Cleartype naštorc

Čvn
29
2011

Když jsem se tu posledně zmiňoval o možnosti použít ve Windows pro vykreslování fontů knihovnu Cleartype, objevila se v jednom z komentářů kritika, že jsem prý měl například srovnat „vertikální a horizontální Cleartype“. Moje reakce odpovídala nesmyslnosti tohohle požadavku, ale s odstupem času jsem si řekl, že by možná bylo dobré přece jen „vertikální a horizontální Cleartype“ ukázat a trochu vysvětlit, k čemu tam dochází. V tomhle ohledu je na tom totiž Cleartype naprosto katastroficky.

Začneme nejprve u klasické konfigurace, kdy používáme standardní monitor s RGB rozložením subpixelů v orientaci na šířku (landscape), tzn. konfiguraci, kterou před sebou má pravděpodobně tak 98 procent všech majitelů LCD monitorů. Předem se v případě makrofotografií displejů omlouvám za horší kvalitu, stále platí, že na něco takového nejsem ani trochu vybavený a ač se snažím o co nejlepší výsledek, není to zdaleka ideální.

Linuxový Freetype v takovém případě posílá monitoru obraz, který vypadá například nějak takto:

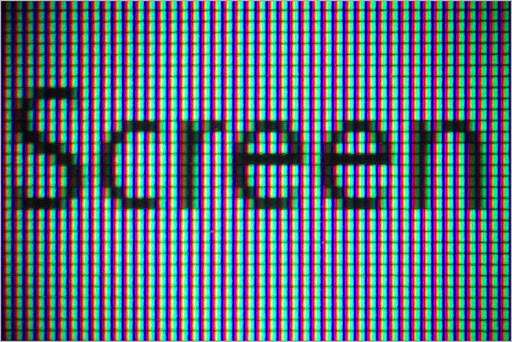

Na monitoru potom vidíme toto (kliknutím lze zvětšit):

Poměrně hezky je tu alespoň u zelených a červených subpixelů vidět, jak subpixelové vyhlazování lícuje se subpixely displeje a výsledek tudíž vypadá přesně tak, jak vypadat má.

Teď se ve stejné situaci podíváme na Windows a jejich Cleartype. Nejprve opět ukázka toho, co monitor z počítače obdrží:

Velikost fontu se bohužel oproti předchozí ukázce trochu liší, protože mám ve Windows a v Linuxu jiné DPI – v Linuxu mám správných 90 dpi, které odpovídá fyzickému rozlišení mého monitoru, ve Windows je standardně 96 dpi a jakékoliv změny obvykle nedopadají zrovna nejlépe, nemluvě o tom, že Windows rozlišení displeje nižší než 96 dpi vůbec nepodporují (ale to je obecně problematika na zcela samostatný článek, který možná někdy vznikne). Nicméně se tedy jedná o stejný font – v obou případech jde o Segoe UI, ač to tak možná nevypadá. No a teď opět ukázka toho, co je vidět na monitoru:

Tahle fotografie je trochu horší, ale i tady je myslím s trochou snahy vidět, že subpixelové vyhlazování i v tomto případě správně lícuje a funguje tak, jak alespoň teoreticky fungovat má. Netřeba dál rozebírat.

A teď displej otočíme na výšku, čímž dojde pochopitelně k tomu, že jeho subpixely přestanou být orientovány ve sloupcích a místo toho vytvoří řádky. To pochopitelně znamená, že se subpixelové vyhlazování musí této situaci přizpůsobit, jinak nebude fungovat správně. Nejprve opět linuxový Freetype:

A situace na monitoru:

Z obou obrázků je myslím jasně vidět, že Freetype se skutečně přizpůsobil situaci, ve které jsou subpixely orientovány o 90 stupňů odlišně (všimněte si také toho, že svislé nožičky např „r“ nebo „n“ jsou teď pochopitelně vykreslovány pouze odstíny šedi, protože se ocitly kolmo na linie subpixelů), a vykresluje i nadále fonty z pohledu uživatele v prakticky nezměněné podobě. Pokud si první a druhý obrázek z Linuxu ještě trochu zmenšíte nebo například poodstoupíte od monitoru, zjistíte bezpochyby, že se od sebe znaky v obou situacích takřka vůbec neliší. To je samozřejmě zcela správný postup a přesně tak by tomu mělo být.

No a teď konečně přichází na řadu na výšku orientovaný displej ve Windows, tedy s Cleartype:

A zobrazení na monitoru:

Pokud se vám zdá, že jsem se spletl a v případě prvního z obou obrázků, tedy ukázky toho, co posílá systém monitoru, omylem vložil stejný obrázek jako v situaci, kdy jsme měli monitor ve standardní orientaci na šířku, máte a nemáte pravdu. Obrázek je skutečně pořízený v režimu na výšku, nejedná se o tentýž – kdo mi nevěří, může si to vyzkoušet sám (nakonec k tomu s trochou trpělivosti ani nepotřebuje otočný monitor). Problém je totiž jinde – subpixelové vyhlazování Cleartype zkrátka pro svou funkci předpokládá monitor, který má subpixely orientované svisle. Vodorovnou orientaci subpixelů Cleartype nepodporuje a nelze ho k tomu ani žádným způsobem přinutit. Tedy nakolik vím, ale snažil jsem se poměrně dost najít alespoň nějakou sebedobrodužnější možnost. Dlužno podotknout, že v současné době už alespoň je možné Cleartype konfigurovat mezi uspořádáním subpixelů RGB a BGR (což lze využít například tehdy, pokud byste displej otočili nikoliv o 90, ale o 180 stupňů). Zpočátku nebylo možné ani to (do Cleartype ve Windows XP tuším tuto možnost doplnil až SP3) a Cleartype skutečně natvrdo pracoval pouze s RGB uspořádáním, s žádným jiným.

Důsledek této skutečnosti je pak myslím velice dobře vidět na fotografii přímo z monitoru. Je na ní zřejmé, jak v případě vodorovné orientace subpixelů ztrácí Cleartype schopnost s nimi lícovat a tímpádem nejen přestává plnit svou funkci (všimnětě si, že základní obrysy písma vypadají téměř tak, jako byste vyhlazování zcela vypnuli – dobře je to viditelné například na „e“, pokud ho srovnáte s jeho podobou při orientaci displeje na šířku), ale, a to je horší, čitelnost písma naopak výrazně zhoršuje. Nedá příliš práce si všimnout barevných „duchů“, které kolem znaků vznikají – nalevo od znaku jsou načervenalé (dobře vidět například uprostřed obloučku „e“), napravo pak modrozelené (lze snadno spatřit u svislých nožiček „r“ či „n“). Jejich vznik a zvýšená viditelnost je snadno vysvětlitelná – pro lidské vnímání klasické latinky jsou mnohem podstatnější svislice, a tím, že jsou subpixely „naležato“, tu najednou např. místo zelené linky o šířce třetiny pixelu (kterou by měla při svislém uspořádání subpixelů) máme zelenou linku o šířce pixelu celého a to z výše zmíněných důvodů na oko nepůsobí vůbec dobře.

Nemá asi smysl to nějak více rozebírat. Ze strany Microsoftu je takovýto přístup k subpixelovému vyhlazování v roce 2011 naprosto tragický. Sám Microsoft se tímto silným nedostatkem technologie Cleartype nijak netají, naopak si ji velice dobře uvědomuje a dokonce přímo v oficiální dokumentaci výslovně doporučuje Cleartype při jiné orientaci subpixelů než svislé RGB nebo BGR vypínat (což ale přináší zase jiné problémy, zejména u fontů, které jsou výslovně pro Cleartype navrženy – což jsou snad všechny dnes ve Windows a produktech MS používané jako standardní). Pozoruhodné na tom všem je, že naprosto stejný problém se týká i mobilních zařízení se systémy Windows Mobile (kde ale patrně nebude tak očividný, protože displeje mobilních telefonů mají obvykle výrazně vyšší fyzické rozlišení a ony barevné duchy se tam oku snáze ztratí), a to včetně nejnovějších WP7. A zatím kupodivu ani nic nenasvědčuje tomu, že by se tenhle problém Microsoft chystal konečně vyřešit alespoň ve Windows 8.

Z výše uvedeného je doufám jasně patrné, že (a proč) nic jako „vertikální a horizontální Cleartype“ ve skutečnosti neexistuje. Existuje Cleartype jediný, který umí pracovat pouze při svislém uspořádání subpixelů, ať už RGB nebo BGR. S vodorovným uspořádáním subpixelů nejen není přínosem, ale dokonce nadělá více škody než užitku.
